Productos > Antenas para Cubesats > GCA01 - Micro Antena GNSS activa

ITAR-Free-Product

FACTORES CLAVE



  • Herencia de vuelo desde 2018.

  • Antena activa, LNA integrado.

  • Filtro SAW integrado.

  • Ancho de banda amplio: 1561 a 1606 MHz.

  • Perfil bajo, solo 4,7 mm de grosor.

  • Elección personalizada de conectores.

  • Campo de visión amplio de 112 grados.

  • Diseñado para misiones y requisitos LEO.

  • Fabricado de acuerdo con los estándares y materiales espaciales de la NASA y la ESA.

  • Pruebas de funcionamiento, rendimiento, vacío térmico y vibración proporcionadas con documentación.

  • Compatible con implementadores CubeSat Standard.

GCA01 - Micro Antena GNSS activa

€1,700

La GCA01 es una solución de antena plana activa para GNSS súper compacta de una etapa que funciona con su tarjeta GNSS y la vincula a las constelaciones GPS, GALILEO, BEIDOU y GLONASS. Es la antena ideal para que los dispositivos GNSS de grado espacial logren una buena sensibilidad todas las bandas en un factor de forma compacto.

La GCA01, mediante un diseño de doble resonancia, tiene un funcionamiento de banda ancha sobre sistemas GPS / GLONASS / GALILEO / BeiDou de 1561MHz a 1606MHz. Incluye un LNA de una etapa y un filtro SAW frontal para reducir el ruido fuera de banda, esta antena ofrece una mejor protección contra la radiación LEO y reduce en gran medida la probabilidad de dañar su receptor GNSS debido a transmisiones cercanas.

Disponibilidad:  INMEDIATA

Incluye:

  • Soporte de ingenería ilimitado.

  • Reportes de prueba e ICDs.

  • Cables y conectores a elección del usuario.

RENDIMIENTO

  • Frecuencias:

    • GPS: 1575,42 ± 1,023 MHz

    • Galileo: 1575,42 ± 4 MHz

    • GLONASS: 1602 ± 5 MHz

    • BeiDou: 1561.098 ± 2.046MHz.

  • Polarización RHCP

  • Ganancia de antena en Zenith

    • (Solo Patch de cerámica)

      • GPS / Galileo 1575.42MHz: -2.5 dBi typ. @cenit

      • GLONASS 1602MHz: -1,5 dBi typ. @cenit

      • BeiDou 1561MHz: -1 dBi typ. @cenit

  • Ganancia total de la antena en Zenith

    • (Antena + SAW + LNA + Cable + Conector)

      • GPS / Galileo 1575.42MHz: 15.5 +/- 3dBi

      • GLONASS 1602MHz: 16.5 +/- 3dBi

      • BeiDou 1561MHz: 17 +/- 3dBi

  • Impedancia 50 ohmios

  • Salida VSWR Max 2.0

  • Propiedades LNA:

    • Rango de frecuencia: 1558 ~ 1610 MHz.

    • Atenuación fuera de banda:

      • 0-1534MHz, 13dB Min.

      • 1634MHz-6000MHz, 20dB Min.

    • Impedancia de salida: 50 Ω

    • Salida VSWR 2.0 Max

    • P-out a 1dB Ganancia -6 dBm Mín.

    • Punto de compresión -2 dBm típico

    • Ganancia de LNA, consumo de energía y figura de ruido

      • Mínimo 1.8V 12dB 5mA 3.0dB

      • Tipo 3.0V 18dB 10mA 2.8dB

      • Máximo 5.5V 22dB 23mA 3.0dB

PROPIEDADES

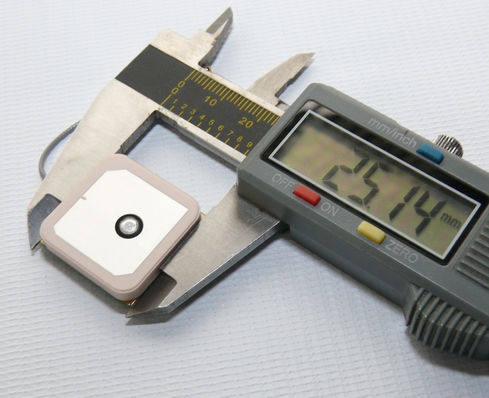

  • Dimensión del patch cerámica:

    •  25,1 x 25,1 x 4,7 mm

  • Dimensión total (incluida la carcasa protectora)

    • 25,1 x 25,1 x 7,9 mm

  • Conector IPEX MHFI (U.FL) / SMA / MCX

  • Cable coaxial: Ø1,13, longitud 60 mm

  • Masa: 11,38 gramos

  • Temperatura de funcionamiento: -40 a + 85 ° C

  • Tolerancia a la radiación: mínimo 4 años en LEO

COMPOSICIÓN

  • Solo se utilizan materiales TML y CVCM <1%, aprobados por la NASA y la ESA

  • Material de la antena: cerámica

  • Conector: SMA, MCX o Uf.l

  • Cables de PTFE (teflón) de grado espacial, coaxiales, opción personalizada

PRUEBAS

Todas las antenas cuentan con informes de pruebas con respecto a:

  • Vacío térmico (10E-5 mbar @ 50C durante 72 horas)

  • Prueba de vibración completa para Falcon 9, Electron, Soyuz, Dnepr y Long March 2D

QT y AT se realizan en la unidad que se enviará

DESCARGAS

PROVEEDOR:
